תיאור מוצרים

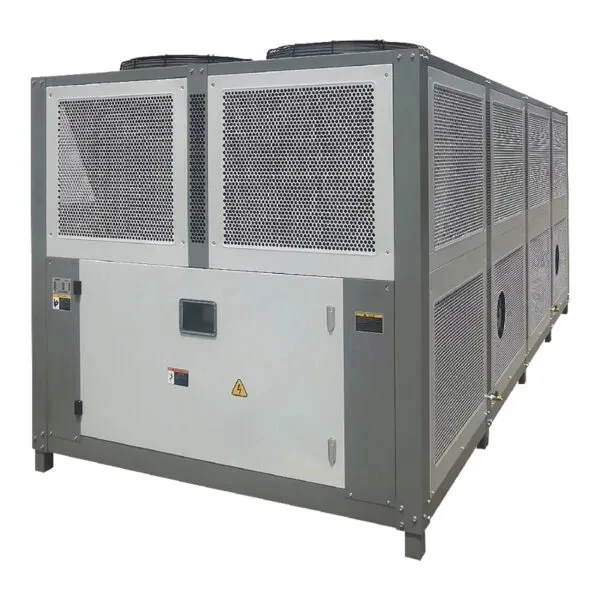

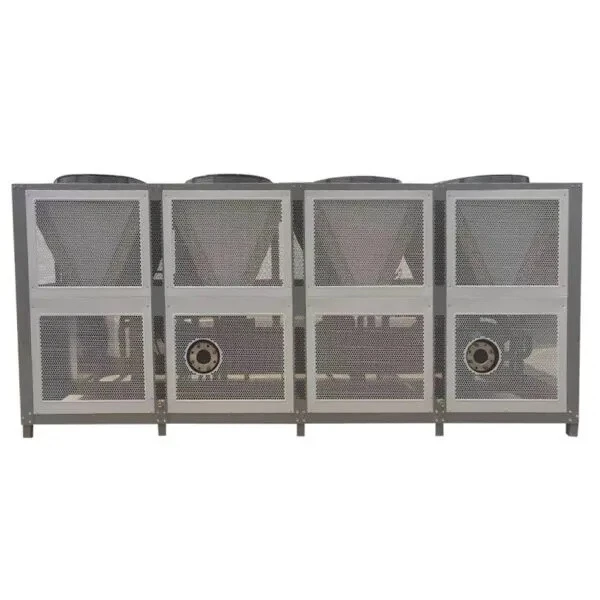

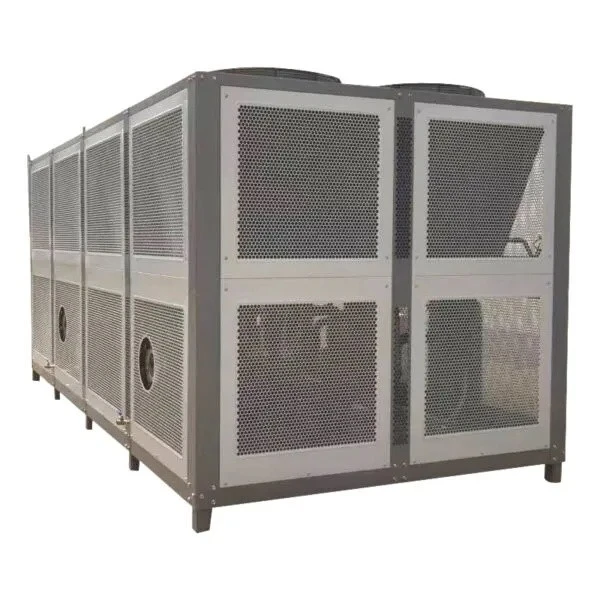

לצ'ילר 120-טון, הידוע גם כצ'ילר של 150 כ"ס, צ'ילר תעשייתי גדול, צ'ילר-מים מקוררים- באוויר, בעל כושר קירור של 420kW, 6 מדחסי גלילה בעלי יעילות גבוהה, קצב זרימת מים של 72 ליטר/דקה משקל של 72 ליטר/דק', רמת 72 ליטר/דק', 46 ק"ג. טמפרטורת מי יציאה מתכווננת של 5-35 מעלות צלזיוס.

עקרון עבודה

עקרון הליבה של יחידת צ'ילר גלילה מקורר- באוויר מסתמך על פעולת הדחיסה של מדחס גלילה ועל תהליך העיבוי של פיזור האוויר. באמצעות מחזור שינוי הפאזות של הקירור, הוא משיג העברת אנרגיה על ידי "ספיגת חום מהעומס ושחרור חום לאוויר", בסופו של דבר מספק מקור קר בטמפרטורה-נמוכה לציוד או תהליכים תעשייתיים. בעיקרו של דבר, הוא מנצל את התכונות הפיזיקליות של הקירור כדי להשלים את הובלת החום.

זרימת העבודה המלאה שלו סובבת סביב ארבעה שלבים עיקריים: דחיסה → עיבוי → מצערת → אידוי. מרכיבי הליבה עובדים יחד, והשלבים הספציפיים הם כדלקמן:

1). שלב הדחיסה: אפקט "עליית הלחץ ועליית הטמפרטורה" של מדחס הגלילה

בתור "ליבת הכוח" של היחידה, מדחס הגלילה מכיל שני דיסקי גלילה מתערבבים- "דיסק גלילה נייח" קבוע ו"דיסק גלילה נע" המסתובב בצורה אקסצנטרית. כאשר היחידה מתחילה, הגלילה הנעה מסתובבת סביב מרכז הגלילה הקבועה, והנפח הסגור שנוצר ביניהן יורד בהדרגה מהחוץ למרכז:

גז קירור-נמוך,-בלחץ נמוך (בדרך כלל חומרי קירור ידידותיים לסביבה כגון R410A ו-R32) נכנס לנפח הסגור דרך יציאת היניקה של המדחס. ככל שהנפח יורד, הגז נדחס ברציפות, הלחץ שלו עולה ל-1.8-2.2 MPa, והטמפרטורה שלו עולה בו-זמנית ל-80-100 מעלות, ולבסוף נפלט מיציאת הפריקה של המדחס, ומשלים את ההמרה מ"גז בלחץ-נמוך ללחץ גבוה".

בהשוואה למדחסי בוכנה מסורתיים, לדחיסת הרשת של מדחס הגלילה אין תנועה הדדית, וכתוצאה מכך רעש נמוך יותר, מניעת דליפת גז ועלייה של 15%-20% ביעילות הדחיסה.

2). שלב העיבוי: פונקציית "פיזור החום והנזילות" של המעבה המקורר-

גז קירור בלחץ-גבוה ובטמפרטורה-גבוהה נכנס למעבה המקורר-באוויר (המורכב מצינורות סנפירי נחושת עמוסים בצפיפות ומאוורר צירי-נמוך). המאוורר מופעל, נושף בכוח אוויר חיצוני על פני סנפירי המעבה:

גז הקירור בטמפרטורה-גבוהה מחליף חום עם האוויר בטמפרטורה-נמוכה על משטח הצינור בעל הסנפיר. הקירור משחרר כמות גדולה של חום, והטמפרטורה שלו יורדת במהירות ל-40-50 מעלות בזמן שהלחץ נשאר קבוע. כאשר הטמפרטורה יורדת ל"טמפרטורת הרוויה" של הקירור, נוזל הקירור הגזי מתעבה בהדרגה לנוזל בלחץ גבוה (לדוגמה, ל-R410A בלחץ של 2.0 MPa יש טמפרטורת רוויה של כ-45 מעלות, מתעבה למצב נוזלי). לבסוף, הוא זורם החוצה מהחלק התחתון של המעבה, ומשלים את השינוי מ"לחץ גבוה-, גז בטמפרטורה- גבוהה → לחץ גבוה-, נוזל בטמפרטורת החדר."

העיצוב מקורר האוויר-מבטל את הצורך במגדל קירור; האוויר משמש ישירות כמדיום פיזור החום. כל עוד מובטח אוורור טוב סביב המעבה (עם שטח שמור של יותר או שווה ל-1.5 מ'), ניתן להשלים את העיבוי ביציבות, מה שהופך אותו למתאים לתרחישים ללא מקורות מים או עם שטח מוגבל.

3). תהליך מצערת: פונקציית "הפחתת הלחץ והפחתת הטמפרטורה" של שסתום ההרחבה האלקטרוני

נוזל קירור נוזלי ב-לחץ גבוה,-חדר נכנס אל שסתום ההתפשטות האלקטרוני (או שסתום ההתפשטות התרמוסטטי), הפועל כ"בקר זרימה ולחץ":

שסתום ההרחבה האלקטרוני, באמצעות מערכת בקרה חכמה, מכוון את פתיחת השסתום, מצערת ומפחית את הלחץ של נוזל הקירור הנוזלי בלחץ גבוה ל-0.4-0.6 MPa. במקביל, טמפרטורת הקירור יורדת ל-5-10 מעלות, וחלק מהקירור הנוזלי מתאדה בטרם עת לכמות קטנה של "גז הבזק", ויוצר "תערובת גז-נוזל בלחץ-נמוך ובטמפרטורה נמוכה", מתכונן לאידוי שלאחר מכן.

היתרון של שסתום ההרחבה האלקטרוני הוא בכך שהוא יכול להתאים את הפתיחה בזמן אמת בהתאם לדרישות העומס (כגון שינויים בטמפרטורת מי היציאה), תוך הימנעות מבזבוז אנרגיה הנגרמת מ"זרימה קבועה" של שסתומי מצערת מסורתיים. דיוק בקרת טמפרטורה יכול להגיע ל- ±0.5 מעלות.

4). שלב האידוי: פונקציית "ספיגת ואיידוי חום" של המאייד

תערובת נוזלית של נוזל קירור-בלחץ-נמוכה-נמוכה של נוזל קירור נכנסת למאייד-ו-צינור (עם צינור זרימת קירור פנימי; נוזל הקירור הוא בדרך כלל מים או תמיסת אתילן גליקול מימית):

הקירור שבתוך מעטפת המאייד מחליף חום עם הקירור הזורם בצינורות-הקירור סופג את חום העומס שהוא נושא (כגון חום שנוצר על ידי ציוד או תהליכים תעשייתיים), והחלק הנוזלי של הקירור מתאדה לחלוטין לטמפרטורה-נמוכה, נמוכה-טמפרטורת לחץ לטמפרטורה של נוזל קירור, תוך ירידה בטמפרטורה של נוזל קירור (5-8 מעלות). 30-35 מעלות עד 10-15 מעלות;

לאחר מכן נשאב נוזל הקירור המקורר לציוד בבית המלאכה (כגון מכונות תחריט PCB או מנתחים ביוכימיים), שם הוא סופג חום מהציוד או התהליכים, הטמפרטורה שלו עולה, והוא חוזר למאייד לחילופי חום חוזרים ונשנים, ויוצרים מחזור קירור;

לאחר מכן, גז הקירור המתאדה בטמפרטורה-נמוכה ובלחץ נמוך- חוזר ליציאת היניקה של מדחס הגלילה, נכנס למחזור הבא, ובכך משלים את כל תהליך הקירור.

לאורך התהליך, הקירור משיג העברת חום באמצעות שינוי פאזה (גז → נוזל → גז): הוא סופג חום מהקירור המשני במאייד (מקרר את העומס) ומשחרר חום לאוויר במעבה (מפזר חום). מדחס הגלילה מספק כוח, ושסתום ההרחבה האלקטרוני שולט בקצב הזרימה. מחזור לולאה סגור- זה בארבעה-שלבים מספק ללא הרף מקור קר יציב-בטמפרטורה נמוכה עבור יישומים תעשייתיים. עיקרון זה משלב את היתרונות של מערכות מקוררות- באוויר ("ללא תלות במקור מים") עם היעילות הגבוהה ומאפייני הרעש הנמוכים של מדחסי גלילה, מה שהופך אותו לפתרון מועדף לצרכי קירור בגודל- קטן עד בינוני.
